📌 رله حرارتی در یک نگاه:
| نام دیگر | بی متال (Bi-metal) |
| کاربرد اصلی | حفاظت از موتور در برابر اضافهبار |
| نحوه عملکرد | خم شدن تیغه بر اثر حرارت و قطع مدار فرمان |
| نحوه نصب | اتصال به خروجی کنتاکتور |
الکتروموتورها قلب تپنده صنایع و کارگاههای کوچک و بزرگ هستند. این تجهیزات گرانقیمت در اثر کارکرد مداوم یا نوسانات بار الکتریکی با خطرات متعددی روبهرو میشوند. یکی از تهدیدات همیشگی که سلامت سیمپیچ موتور را به خطر میاندازد اضافه بار الکتریکی است. در این شرایط جریان عبوری از مدار افزایش یافته و حرارت شدیدی تولید میشود.
برای جلوگیری از این حادثه خسارتبار از یک کلید محافظتی هوشمند به نام رله حرارتی استفاده میشود. این قطعه حفاظتی با تشخیص بهموقع افزایش غیرمجاز دما جریان برق موتور را قطع کرده و امنیت کامل دستگاه را تضمین میکند.
رله حرارتی چیست و چگونه کار میکند؟
رله حرارتی که در بازار با نام بی متال نیز شناخته میشود یک تجهیز حفاظتی جریانمحور است. اساس کار این دستگاه بر پایه اختلاف ضریب انبساط طولی دو فلز ناهمجنس است که به یکدیگر پرس شدهاند. عبور جریان الکتریکی مداوم از این دو فلز چسبیده به هم باعث ایجاد گرما در آنها میشود. از آنجا که ضریب انبساط یکی از فلزات بیشتر از دیگری است ورق دوبل در اثر حرارت خم میشود. این تغییر شکل فیزیکی به اهرم قطع فشار آورده و مدار فرمان را قطع میکند.
رله حرارتی به طور مستقیم در مدار قدرت قرار نمیگیرد بلکه با قطع کردن مسیر جریان بوبین کنتاکتور کل سیستم را خاموش میکند. این طراحی هوشمندانه مانع از آسیب دیدن کابلها و اتصالات اصلی مدار قدرت میشود. عملکرد دقیق این تجهیز باعث افزایش ایمنی و کارایی موتور در انواع شرایط کاری سخت صنعتی خواهد شد.
اجزای داخلی و ساختار فنی رله حرارتی

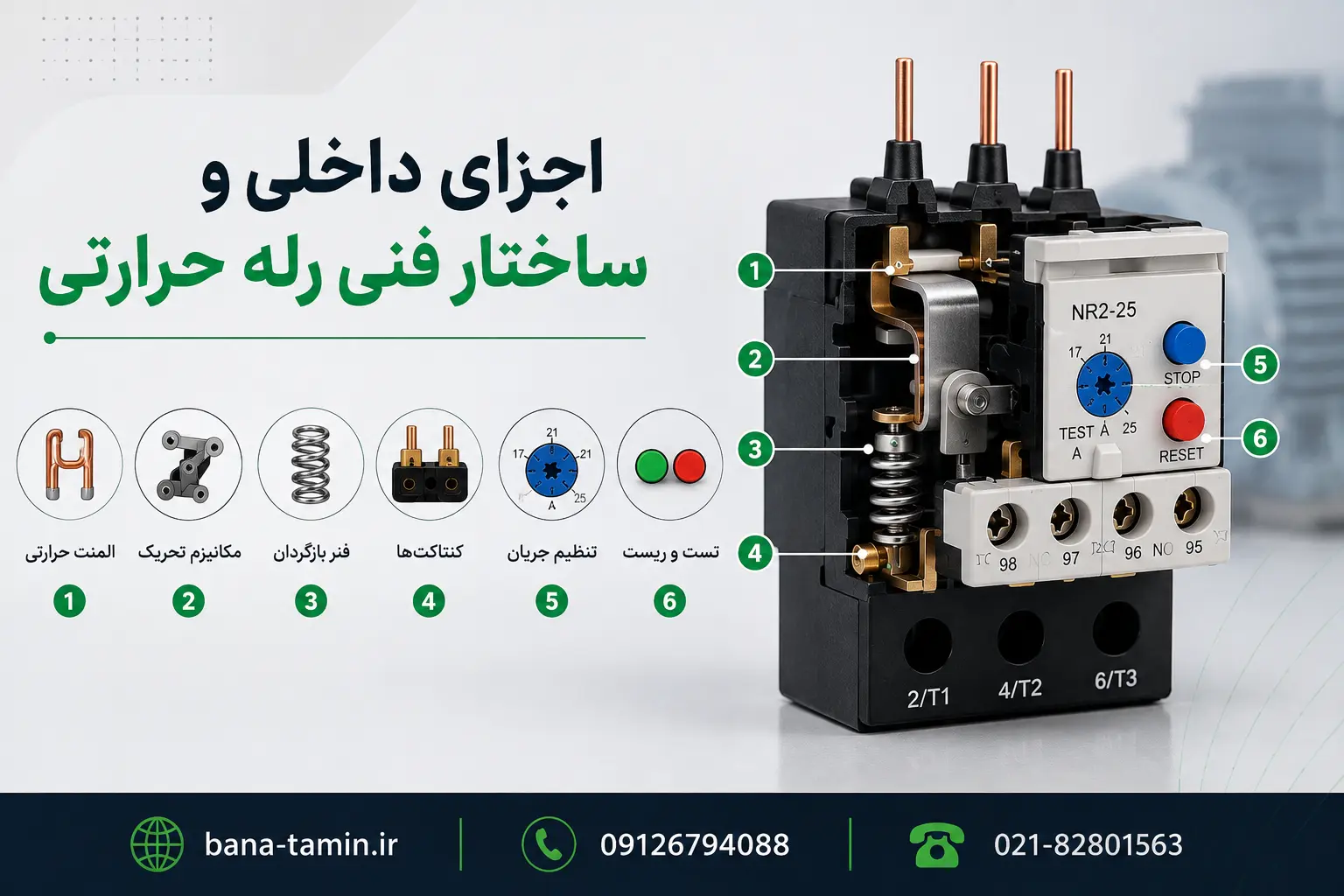

یک رله حرارتی استاندارد از بخشهای مختلفی تشکیل شده است که هماهنگی آنها حفاظت کامل موتور را تضمین میکند. تیغههای بی متال بخش اصلی این قطعه هستند که به دور آنها سیمهای مقاومت پیچیده شده است. پیچ تنظیم جریان به کاربر اجازه میدهد تا محدوده جریان مجاز موتور را بر اساس جریان نامی الکتروموتور تنظیم کند. ترمینالهای ورودی و خروجی نیز جریان را به کابلهای موتور هدایت میکنند. شاسی ریست نیز جهت راهاندازی مجدد مدار پس از رفع خطای اضافهبار تعبیه شده است.
وظایف بخشهای مختلف رله حرارتی
برای شناخت بهتر عملکرد این قطعه بهتر است با وظیفه هر یک از اجزای کلیدی آن به صورت مجزا آشنا شویم. جدول زیر این موارد را خلاصه میکند.
| بخش رله | وظیفه اصلی |
|---|---|
| تیغه بی متال | تشخیص حرارت ناشی از جریان عبوری اضافی |
| پیچ تنظیم جریان | تنظیم دقیق محدوده قطع جریان موتور |
| ترمینالهای فرمان | قطع جریان بوبین کنتاکتور در زمان خطا |
| دکمه تست مکانیکی | تست سلامت فیزیکی مکانیزم قطع رله |
تفاوت رله حرارتی با کلید حرارتی
باسیاری از افراد رله حرارتی را با کلید حرارتی اشتباه میگیرند در حالی که این دو تفاوتهای ساختاری دارند. کلید حرارتی علاوه بر حفاظت در برابر اضافهبار توانایی حفاظت در برابر اتصال کوتاه را نیز دارد. همچنین کلید حرارتی مدار قدرت را به صورت مستقیم قطع میکند اما رله حرارتی برای قطع مدار به کنتاکتور نیاز دارد. به این معنی که رله به تنهایی توان قطع جریان برق اصلی را ندارد و فرمان قطع را به کنتاکتور ارسال میکند. هزینه خرید رله حرارتی معمولا کمتر از کلید حرارتی است.
راهنمای نصب و تنظیمات فنی رله حرارتی
نصب صحیح رله حرارتی تاثیر مستقیمی بر کارایی سیستم حفاظتی دارد. این قطعه معمولا به بخش خروجی کنتاکتور متصل میشود. سه تیغه ورودی رله به خروجیهای کنتاکتور وصل شده و کابلهای موتور به خروجیهای رله متصل میگردند. پایه فرمان بسته رله حرارتی در مسیر تغذیه بوبین کنتاکتور قرار میگیرد تا در صورت بروز خطا فرمان قطع صادر شود. پیچ تنظیم جریان باید بر روی جریان نامی موتور تنظیم گردد تا بهترین کارایی و حفاظت ممکن به دست آید.
دلایل قطع شدن رله حرارتی
هنگامی که رله حرارتی عمل کرده و مدار را قطع میکند باید علت اصلی بروز خطا بررسی شود. شایعترین دلیل قطع رله گیر کردن شفت موتور یا افزایش بار مکانیکی بیش از حد مجاز است. قطع شدن یکی از فازهای شبکه سه فاز نیز موجب افزایش جریان در دو فاز دیگر و در نتیجه داغ شدن بی متال میشود. تغییر ولتاژ شبکه و کاهش آن نیز جریان مصرفی موتور را بالا برده و رله حرارتی را فعال میکند. فرسودگی بلبرینگها نیز از دیگر عوامل است.
نکات مهم در انتخاب و خرید رلههای حفاظتی
در پروژههای برق صنعتی انتخاب تجهیزات اورجینال اهمیت بالایی دارد. هنگام خرید اتوماسیون صنعتی همواره باید به تطابق رنج جریان رله حرارتی با موتور توجه کنید. رله باید با کنتاکتور مورد استفاده از نظر برند و سایز هماهنگی فیزیکی داشته باشد تا به راحتی روی آن چفت شود. شرایط محیطی کارکرد موتور مانند دمای محیط نیز در انتخاب موثر است. رطوبت بالا و گرد و خاک شدید میتواند عملکرد بخشهای مکانیکی ظریف رله حرارتی را مختل کند به همین دلیل استفاده از برندهای معتبر اولویت دارد.
بررسی برندهای برتر و معتبر بازار
در بازار ایران برندهای مختلفی اقدام به تولید رلههای حفاظتی کردهاند. یکی از بهترین برندهای داخلی که کیفیت بالایی را ارائه میدهد برند شیوا امواج است. خرید شیوا امواج به عنوان یک گزینه اقتصادی و باکیفیت به بسیاری از کارگاهها پیشنهاد میشود. رله حرارتی شیوا امواج با دقت بالا در تشخیص اضافه بار امنیت الکتروموتورهای شما را تضمین میکند. این رلهها بر اساس استانداردهای روز دنیا تولید شده و طول عمر بالایی دارند و گزینهای مناسب برای پروژههای کارگاهی و صنعتی هستند.
📌 تجربه شخصی و فنی
یادمه توی یکی از پروژههای کارگاهی مشتری اصرار داشت که بدون رله حرارتی کار رو راه بندازیم چون فکر میکرد کنتاکتور به تنهایی کافیه. چند هفته بعد به خاطر گیر کردن گیربکس نوار نقاله جریان موتور به شدت بالا رفت و چون سیستم حفاظتی مناسبی نداشتیم سیمپیچ الکتروموتور کاملا ذوب شد. این اتفاق هزینه سنگینی رو به کارفرما تحمیل کرد در حالی که با نصب یک رله ساده میشد جلوی این خسارت بزرگ رو گرفت.
از اون زمان به بعد هیچ مدار موتوری رو بدون رله حرارتی تحویل نمیدم. همیشه به همکاران توصیه میکنم توی خرید این قطعات خسیس بازی در نیارن و حتما سراغ گزینههای باکیفیت برن. تجهیزات حفاظتی مثل بیمه عمر برای موتورهای شما هستند و هر چقدر براشون هزینه کنید در واقع دارین جلوی ضررهای میلیونی آینده رو میگیرید.
کلام آخر
انتخاب یک رله حرارتی استاندارد و باکیفیت ضامن طول عمر الکتروموتورها و کاهش هزینههای تعمیرات در طولانیمدت است. با بررسی دقیق مشخصات فنی موتور و انتخاب جریان مناسب میتوانید از بروز خسارتهای سنگین ناشی از سوختن موتور جلوگیری کنید.
فروشگاه اینترنتی بانا تامین به عنوان مرجع تخصصی تامین تجهیزات برق صنعتی بستری امن برای بررسی مقایسه و خرید انواع رلههای حرارتی و سایر قطعات حفاظتی فراهم کرده است. شما میتوانید جهت دریافت مشاوره رایگان تخصصی و تهیه تجهیزات اورجینال با کارشناسان بانا تامین تماس بگیرید و با اطمینان کامل خرید خود را انجام دهید.
📞 ارتباط با مجموعه بانا تامین
سوالات متداول(FAQ)
رله حرارتی چگونه جریان اضافه بار را تشخیص میدهد؟
این تجهیز با عبور جریان اضافی گرم شده و باعث خم شدن تیغه بی متال و در نتیجه قطع شدن مدار فرمان میشود.
تفاوت رله حرارتی با بی متال معمولی چیست؟
این دو واژه تفاوتی ندارند و در بازار برق صنعتی هر دو به یک قطعه حفاظتی اشاره میکنند.
چرا پس از قطع شدن رله باید مدتی صبر کرد؟
تیغههای فلزی بی متال برای خنک شدن و بازگشت به حالت اولیه نیاز به زمان دارند تا مدار مجدد وصل شود.
تفاوت رله حرارتی با کلید حرارتی چیست؟
کلید حرارتی در برابر اتصال کوتاه هم محافظت میکند و مدار قدرت را مستقیم قطع میکند اما رله به کنتاکتور وابسته است.
جریان رله حرارتی را روی چه مقداری تنظیم کنیم؟
جریان رله حرارتی باید دقیقا منطبق بر جریان نامی درج شده روی پلاک الکتروموتور تنظیم شود.
آیا رله حرارتی در برابر اتصال کوتاه محافظت میکند؟
خیر این قطعه تنها در برابر اضافه بار و داغ شدن موتور مقاوم است و برای اتصال کوتاه نیاز به فیوز یا کلید حرارتی دارید.
چگونه میتوان رله حرارتی را ریست کرد؟
با استفاده از دکمه آبی یا قرمز رنگ ریست روی بدنه دستگاه میتوان آن را پس از خنک شدن به مدار بازگرداند.
علت اصلی داغ شدن و قطع مداوم رله چیست؟
گیرپاژ کردن موتور، اضافه بار مکانیکی، افت ولتاژ شبکه یا قطع شدن یکی از فازها از دلایل اصلی آن است.
آیا رله حرارتی برای موتور تک فاز کاربرد دارد؟
بله با سری کردن سه پل رله میتوان از آن برای محافظت از موتورهای تک فاز نیز استفاده کرد.
بهترین برند رله حرارتی در بازار ایران چیست؟
برندهایی مانند شیوا امواج در کنار برندهای معتبر بینالمللی از بهترین گزینههای موجود در بازار هستند.
