تجهیزات صنعتی و موتورهای سه فاز بخش اصلی کارخانهها و کارگاههای تولیدی را تشکیل میدهند. این دستگاههای گرانقیمت در برابر نوسانات برق، قطع ناگهانی فازها یا جابجایی فاز بسیار حساس هستند. بروز کوچکترین اختلال در جریان برق ورودی میتواند به سوختن سیمپیچ موتورها و تحمیل هزینههای سنگین تعمیرات منجر شود. برای جلوگیری از این آسیبها، قطعهای حفاظتی به نام کنترل فاز در تابلوهای برق صنعتی نصب میشود. این دستگاه وظیفه دارد به طور مداوم وضعیت فازها را پایش کرده و در صورت بروز هرگونه نامتعادلی، جریان مدار را قطع کند. استفاده از کنترل فاز به عنوان یک سپر ایمنی مطمئن، سلامت تجهیزات الکتریکی شما را تضمین میکند و از توقف ناگهانی خطوط تولید جلوگیری مینماید.

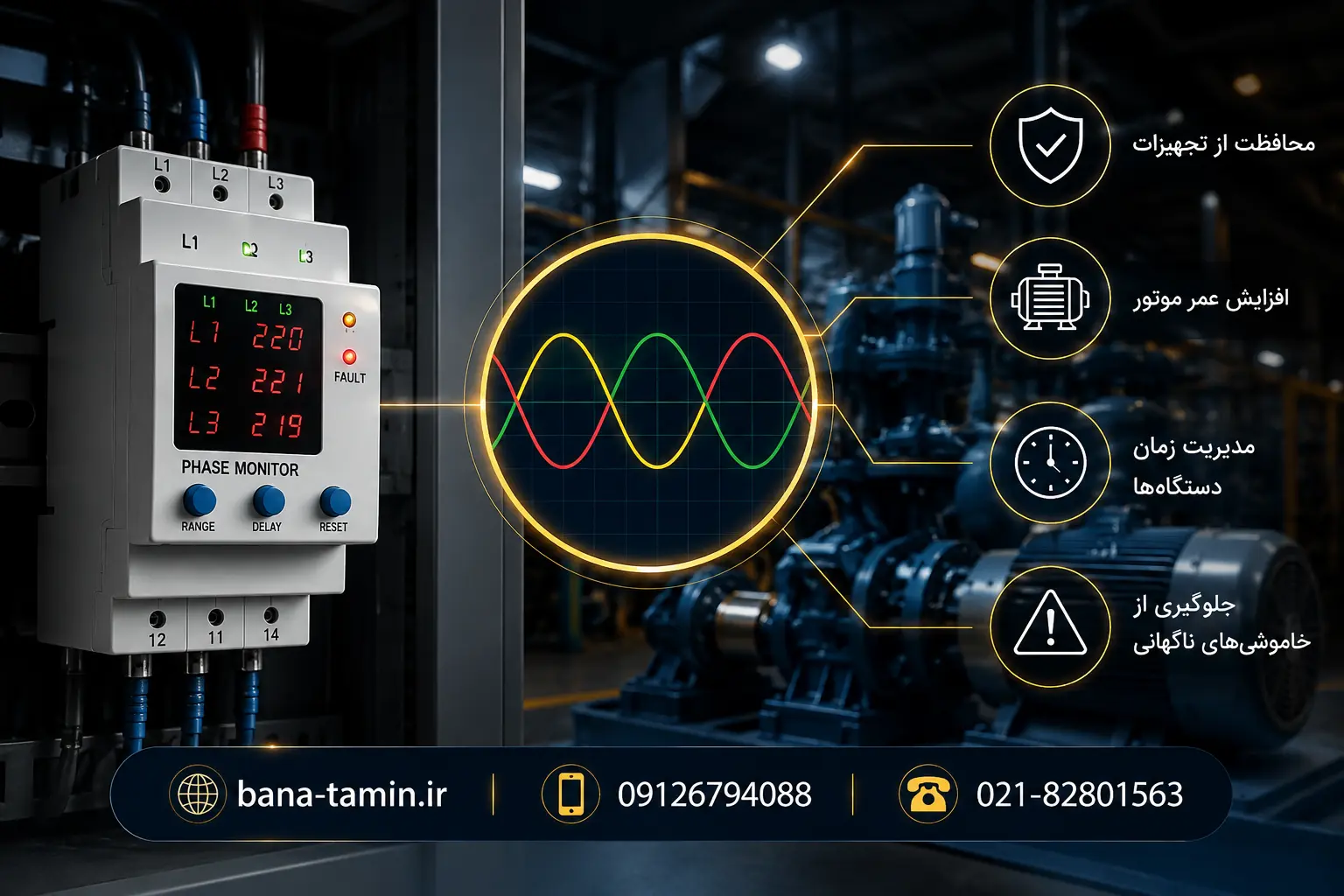

کنترل فاز چیست و چگونه کار میکند؟
کنترل فاز یک تجهیز حفاظتی در سیستمهای برق سه فاز است که نوسانات ولتاژ و توالی فازها را بررسی میکند. این قطعه الکترونیکی وظیفه دارد پارامترهای اصلی شبکه برق را با مقادیر استاندارد مقایسه کند. در صورتی که ولتاژ ورودی دچار افت شدید یا افزایش ناگهانی شود، کنترل فاز بلافاصله وارد عمل میشود. این کلید حفاظتی با قطع مدار فرمان، کنتاکتور اصلی را خاموش کرده و موتورهای متصل به شبکه را از خطرات احتمالی نجات میدهد.
پس از رفع مشکل و پایدار شدن شرایط شبکه، دستگاه کنترل فاز مجدداً مدار را به صورت خودکار یا دستی وصل میکند تا فرآیند کار از سر گرفته شود. دقت بالای این تجهیز در شناسایی عیوب کوچک الکتریکی، از فرسودگی زودرس موتورهای صنعتی جلوگیری کرده و طول عمر کل شبکه توزیع برق کارگاه را به طور چشمگیری افزایش میدهد.
چرا استفاده از کنترل فاز در تجهیزات صنعتی حیاتی است؟
سیستمهای صنعتی سه فاز به تعادل ولتاژ بین فازها وابستگی شدیدی دارند. اگر یکی از فازها قطع شود، موتور سه فاز تلاش میکند با دو فاز باقیمانده به کار خود ادامه دهد. این وضعیت باعث جریانکشی بیش از حد، داغ شدن شدید سیمپیچها و در نهایت سوختن موتور در چند ثانیه میشود. کنترل فاز با تشخیص سریع این عدم تقارن، جلوی بروز فاجعه را میگیرد.
علاوه بر این، جابجا شدن فازها باعث معکوس شدن جهت چرخش موتورها میشود که در دستگاههایی مانند بالابرها یا پمپها بسیار خطرناک است. نصب کنترل فاز از این تغییر جهتهای ناخواسته و خطرآفرین جلوگیری میکند. برای ایمنی کامل سیستمهای الکتریکی، علاوه بر تجهیزات حفاظتی تابلو، استفاده از کابلهای استاندارد نیز ضروری است. شما میتوانید برای تامین تجهیزات مطمئن به بخش خرید سیم و کابل در سایتهای معتبر مراجعه کنید تا از کیفیت انتقال جریان مطمئن شوید.
وظایف کلیدی و کاربردهای کنترل فاز
یک دستگاه کنترل فاز استاندارد چندین وظیفه حیاتی را به طور همزمان در مدار انجام میدهد. شناخت این وظایف به شما کمک میکند تا اهمیت وجود این قطعه را بهتر درک کنید. قطع یک فاز، کاهش ولتاژ یا جابجایی ناخواسته خطوط جریان هر کدام به تنهایی میتوانند سیستمهای اتوماسیون را مختل کنند اما این قطعه مانع بروز هرگونه خرابی زنجیرهای میشود.
مهمترین وظایف این تجهیز حفاظتی شامل موارد زیر است:
- تشخیص سریع قطع یک یا دو فاز در شبکه سه فاز
- تشخیص جابجایی فازها و جلوگیری از چرخش معکوس موتورها
- اعلام هشدار در صورت کاهش یا افزایش غیرمجاز ولتاژ ورودی
- تشخیص عدم تقارن ولتاژ بین فازهای مختلف مدار
- قطع سریع مدار فرمان در زمان بروز شوکهای ناشی از قطع و وصل مکرر برق
این قابلیتها باعث شده تا در تمامی خطوط تولید، پمپهای آب کشاورزی، پمپهای صنعتی و آسانسورها از کنترل فاز به عنوان اصلیترین لایه حفاظتی استفاده شود.
آشنایی با ترمینالها و چراغهای نمایشگر کنترل فاز
هر دستگاه کنترل فاز دارای تعدادی ترمینال برای ورودی فازها و مدار فرمان است. ترمینالهای ورودی معمولاً با حروف L1 و L2 و L3 مشخص میشوند و به سه فاز اصلی متصل میگردند. در برخی مدلها ترمینال نول نیز وجود دارد که برای عملکرد دقیقتر دستگاه لازم است. ترمینالهای خروجی شامل کنتاکتهای باز و بسته هستند که در مسیر مدار فرمان قرار میگیرند.
نمایشگرهای ال ای دی روی بدنه دستگاه وضعیتهای مختلف مانند وجود برق ورودی، خطای ولتاژ، خطای جابجایی فاز و فعال بودن خروجی را با رنگهای سبز و قرمز به اپراتور نشان میدهند. این چراغها عیبیابی سیستم را در زمان بروز خطا بسیار سریع و آسان میکنند.
راهنمای نصب و تنظیمات کنترل فاز
نصب صحیح کنترل فاز نیازمند دقت و رعایت اصول ایمنی در سیمکشی تابلو برق است. برای راهاندازی این قطعه، ابتدا سه فاز ورودی شبکه را به ترمینالهای مشخصشده دستگاه وصل کنید. سپس سیم نول را در صورت نیاز به ترمینال مربوطه متصل نمایید. کنتاکت باز کنترل فاز را به صورت سری در مسیر بوبین کنتاکتور اصلی قرار دهید.
روی بدنه دستگاه معمولاً دو یا سه پتانسیومتر چرخشی وجود دارد. با این پیچهای تنظیمی میتوانید میزان حساسیت به عدم تقارن فازها و مدت زمان تاخیر در قطع یا وصل مدار را متناسب با نیاز موتورهای خود تنظیم کنید. در پروژههای بزرگ صنعتی، برای هماهنگی کامل قطعات حفاظتی و کنترلی، بهتر است از تجهیزات یکپارچه استفاده شود. جهت تهیه این اقلام، گزینه خرید اتوماسیون صنعتی از مراجع تخصصی مانند بانا تامین میتواند راهگشای شما در طراحی یک سیستم پایدار باشد.
تفاوت کنترل فاز با بی متال و کلید محافظ جان
بسیاری از افراد مبتدی وظایف تجهیزات حفاظتی را با یکدیگر اشتباه میگیرند. کنترل فاز یک تجهیز حفاظتی ولتاژی است در حالی که قطعاتی مانند بی متال بر اساس جریان کار میکنند. برای درک بهتر تفاوتها، جدول زیر را بررسی کنید.
| تجهیز حفاظتی | پارامتر مورد سنجش | نوع حفاظت | محل قرارگیری |
|---|---|---|---|
| کنترل فاز | ولتاژ، توالی و تقارن فازها | جلوگیری از دو فاز شدن | مدار فرمان |
| بی متال | جریان مصرفی موتور | جلوگیری از اضافهبار | مدار قدرت |
| محافظ جان | جریان نشتی | حفاظت از جان انسان | ورودی اصلی |
📌 نکته مهم
برای ایمنی کامل یک موتور الکتریکی صنعتی، هرگز نباید کنترل فاز را جایگزین بی متال یا کلید حرارتی کنید. این دو قطعه مکمل یکدیگر هستند و یکی از ولتاژ و دیگری از جریان مدار محافظت میکند.
تجربه شخصی از کاربرد کنترل فاز
راستش رو بخواهید، سال گذشته توی کارگاه یکی از دوستام به خاطر یه نوسان برق ساده و قطع شدن یکی از فازها، الکتروموتور اصلی دستگاه تراش سوخت. اون موقع هنوز از کنترل فاز استفاده نمیکردند و فکر میکردند کلید مینیاتوری معمولی برای کل سیستم کافیه. این سهلانگاری باعث شد خط تولید سه روز کامل بخوابه و هزینه سنگینی روی دستشون بذاره.
بعد از اون اتفاق، اولین کاری که کردیم نصب یه کنترل فاز باکیفیت توی تابلو برق بود. حالا هر وقت برق نوسان پیدا میکنه یا فازها جابجا میشن، دستگاه بدون معطلی مدار رو قطع میکنه و خیالمون کاملاً راحته. تجهیزات صنعتی شوخیبردار نیستند و بانا تامین همیشه بهترین مشاور ما برای انتخاب قطعات باکیفیت بوده است.
کلام آخر
تجهیزات حفاظتی مانند کنترل فاز نقش بیمهنامه را برای سیستمهای برقی و ماشینآلات صنعتی ایفا میکنند. پرداخت هزینهای اندک برای خرید این قطعه میتواند از خسارتهای دهها میلیون تومانی سوختن موتورها جلوگیری کند. شرکت بانا تامین با ارائه انواع تجهیزات اورجینال برق صنعتی و اتوماسیون، همراهی مطمئن برای پروژههای شماست. پیشنهاد میکنیم قبل از راهاندازی یا بهروزرسانی سیستمهای خود، مشخصات فنی و قیمت این محصولات را در سایت بانا تامین بررسی کنید تا خریدی هوشمندانه و با گارانتی معتبر داشته باشید.
📞 ارتباط با مجموعه بانا تامین
سوالات متداول(FAQ)
آیا کنترل فاز میتواند جلوی رعد و برق را بگیرد؟
خیر، این دستگاه برای نوسانات عادی شبکه طراحی شده است. برای حفاظت در برابر صاعقه و ولتاژهای ناگهانی بسیار بالا باید از سرج ارستر در ورودی تابلو برق استفاده کنید.
علت روشن شدن چراغ خطای F یا Fault در کنترل فاز چیست؟
این خطا معمولاً به دلیل قطع شدن یکی از فازها، کاهش ولتاژ شبکه به کمتر از حد مجاز یا عدم تقارن شدید بین فازها رخ میدهد.
تفاوت کنترل فاز تک فاز و سه فاز در چیست؟
مدل سه فاز برای پایش شبکه سه فاز و موتورهای صنعتی است، در حالی که مدل تک فاز (محافظ ولتاژ) برای تجهیزات خانگی و پایش تک فاز و نول استفاده میشود.
اگر جای فازها عوض شود چه اتفاقی میافتد؟
در این حالت دستگاه کنترل فاز اجازه وصل شدن مدار را نمیدهد و چراغ خطای توالی فاز روشن میشود تا جهت چرخش موتورها معکوس نشود.
مدت زمان تاخیر در وصل کنترل فاز برای چیست؟
این زمان تاخیر برای این است که پس از وصل مجدد برق، ولتاژ شبکه به پایداری کامل برسد و شوک ناشی از استارت ناگهانی به موتور وارد نشود.
آیا کنترل فاز جریان مصرفی مدار را هم کنترل میکند؟
خیر، این دستگاه فقط پارامترهای مربوط به ولتاژ را پایش میکند و برای کنترل جریان باید از بیمتال یا کلید حرارتی استفاده کنید.
آیا اتصال سیم نول به کنترل فاز الزامی است؟
در برخی مدلها بله، دستگاه برای مقایسه ولتاژ فازها نسبت به نول به این اتصال نیاز دارد، اما در برخی مدلهای دیگر نیازی به اتصال نول نیست.
تنظیم حساسیت کنترل فاز روی چه عددی مناسب است؟
برای بیشتر مصارف صنعتی و موتورها، تنظیم میزان عدم تقارن روی ۱۵ الی ۲۰ درصد مقدار مناسب و استانداردی است.
چرا موتور با وجود روشن بودن کنترل فاز داغ میکند؟
داغ شدن موتور ممکن است به دلیل اضافهبار مکانیکی یا بلبرینگهای خراب باشد که ربطی به نوسان ولتاژ ندارد و باید توسط بی متال شناسایی شود.
